空圧式スピンカシメ機
KOKI-5600シリーズの特徴

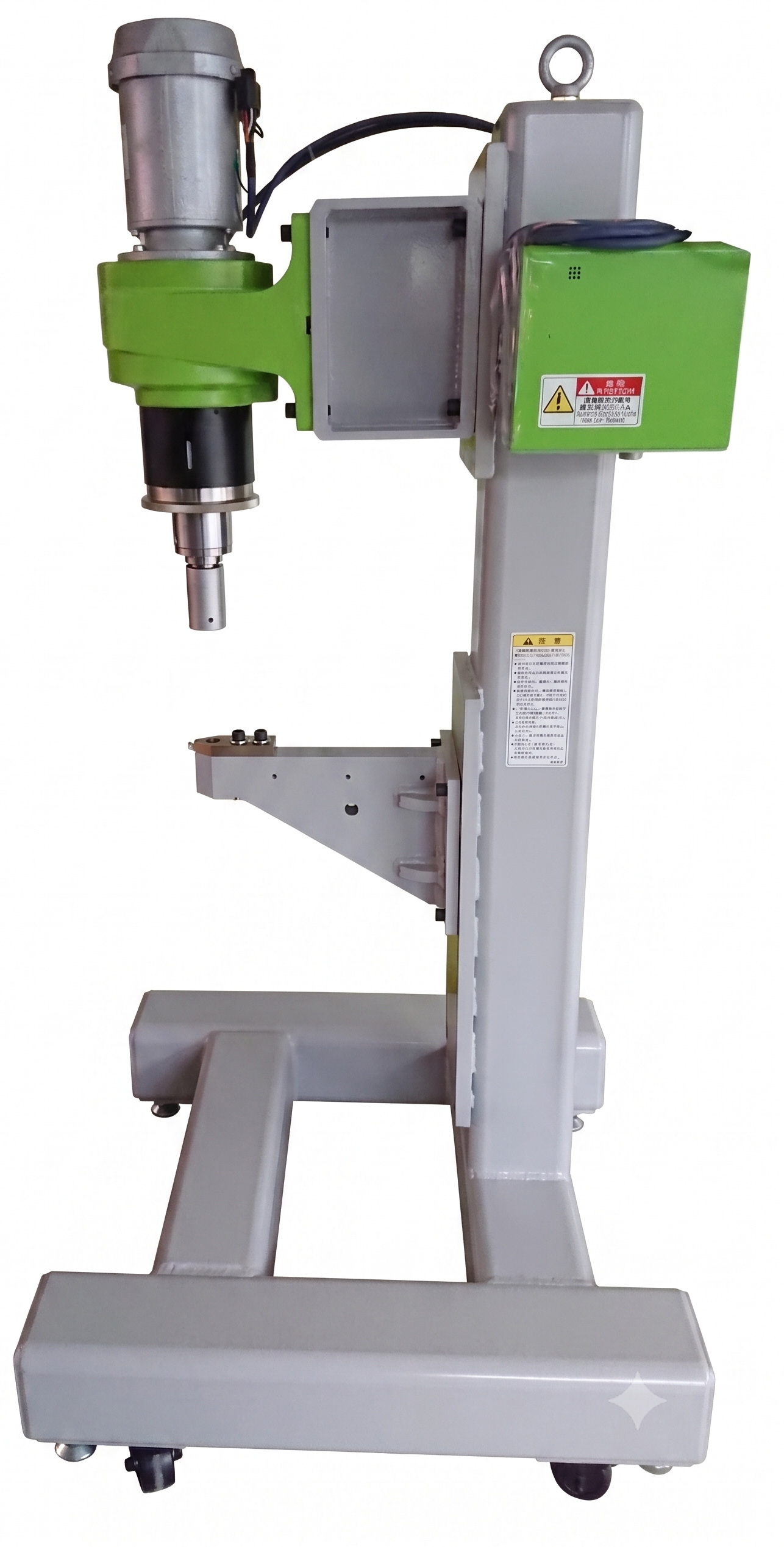

空圧式スピンカシメ機　スタンド型　KOKI-5603

  • 特長1

    豊富な導入実績! 累計1万台突破

  • 特長2

    油漏れがなく、導入コストが安い

  • 特長3

    短時間高速カシメで生産性 UP

  • 特長4

    容易にシステムアップ・カスタマイズ可能

  • 特長5

    豊富なオプション

  • 特長6

    省エネルギー!

  • 特長7

    高い静音性能

特長1

豊富な導入実績！ 累計１万台突破

自動車、医療機器、半導体など幅広い業界で採用されています。

特に自動車業界では、Tier1 メーカーをはじめとする部品メーカー各社に導入され、国内外の工場で稼働しています。

特長2

油漏れがなく、導入コストが安い

空圧式カシメ機は、高圧の油による配管からの油漏れがなく工場が汚れる心配がありません。安全面・メンテナンス性で優れています。

油圧式に比べて導入コストが低いため、油圧式から切り替えたお客様からは、弘機商会の空圧式カシメ機を導入して良かったと高い評価をいただいています。

特長3

短時間高速カシメで生産性UP

短時間高速カシメ

弘機商会の空圧式カシメ機は、油圧式に比べて動作速度を速く設定できます。作業時間を約半分に短縮し、生産性を大幅に向上させます。

さらに、各種センサーとの併用により迅速かつ確実なカシメを実現します。

特長4

容易にシステムアップ・カスタマイズ可能

本製品はシステムアップやカスタマイズを前提に開発されているため、容易に拡張が可能です。

各種オプションを組み合わせ、コストを抑えながら柔軟に対応できます。豊富な実績に基づき、弘機商会が確実にサポートいたします。

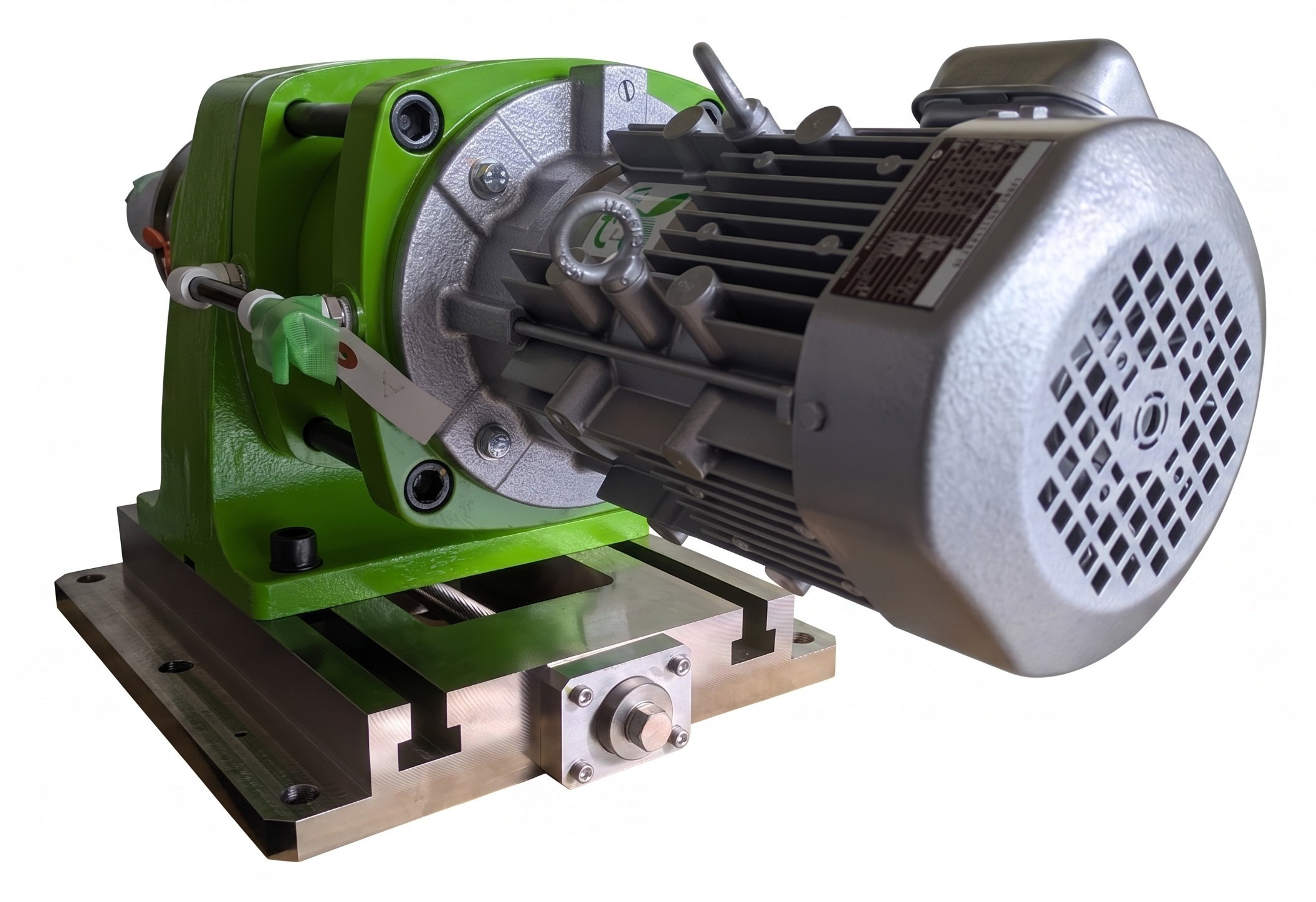

ユニットタイプには、設備組込みに対応した KC15 コントローラを標準装備しています。

特長5

豊富なオプション

お客様のニーズにお応えするため、各種オプションを取り揃えています。

＜オプション例＞

  • PLC 制御
    外部接続用 I/O
    ワーク検出センサー
    スライド治具
    インデックステーブル
    エアー元圧管理
    安全カバー
    ライトカーテン
    安全シャッター
    海外電圧仕様
    ロボットとの連携
    ブレーキ付きモーター
    （CE/UL 対応）
  • 特殊ポンチ
    （ロング/ 超硬/ コーティング）
    アンビル（ワークセット治具）
    アンビルスタンド
    専用架台
    フットスイッチ
    非常停止スイッチ
    指定色塗装
    搬入設置
    輸出梱包
    取扱説明

特長6

省エネルギー!

空圧式カシメ機は、油圧式に比べて消費電力が少なく済みます。

油圧式は常にモーターが稼働しますが、空圧式は動作時のみコンプレッサーが作動するため、省エネ効果が大きくなります。

特長7

高い静音性能

空圧式カシメ機は駆動音が非常に静かです。

油圧式はモーターの稼働音に加え油圧ポンプも稼働するため大きな音が発生しますが、空圧式はスピンドルモーターのみが静かに回転するため、大きな導入メリットを実感いただけます。

お客様の業界で、導入実績があるかご確認いただけます。

空圧式スピンカシメ機
KOKI-5600シリーズ

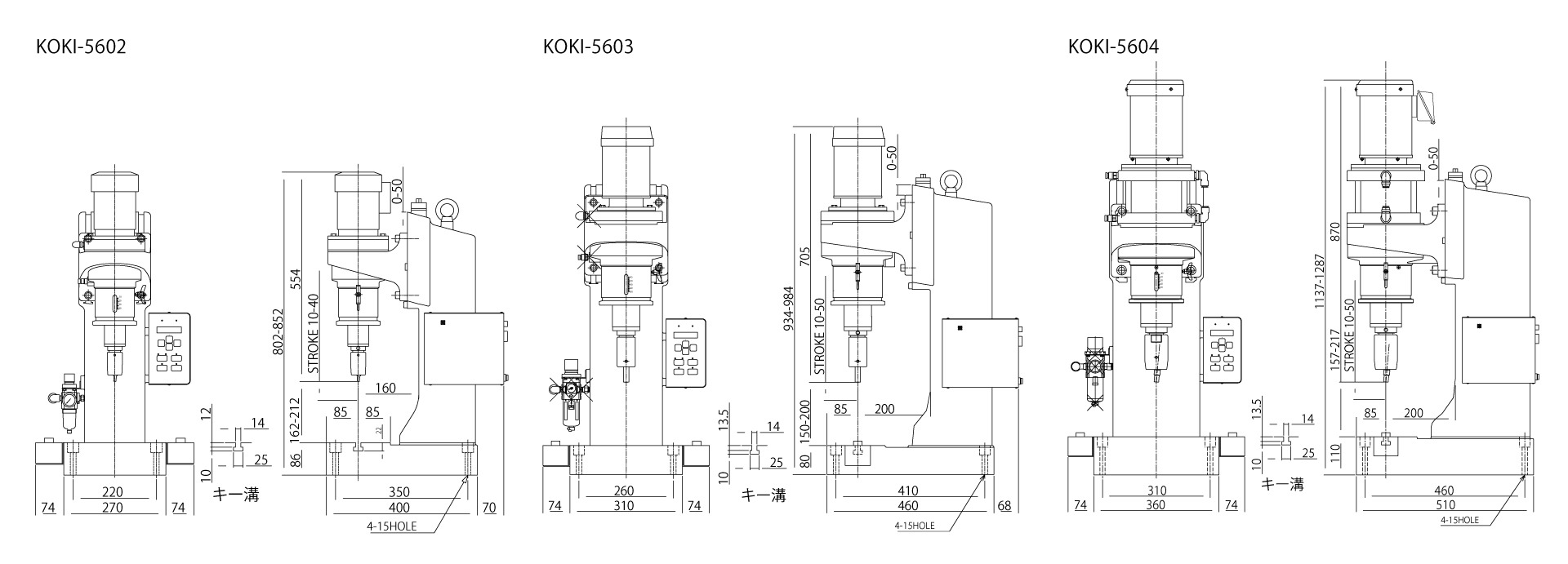

スタンド型スペック

KOKI-5602 KOKI-5603 KOKI-5604
適合リベット径(mm) ※1 φ5以下 φ8以下 φ15以下
加圧力(kN) ※5 1.4～4.8 2.8～9.4 5.8～19.5
ストローク(mm) 10～40 10～50 10～50
最大シリンダ速度(mm/s) 65 65 65
電源仕様 三相200V 0.7kVA 三相200V 1.1kVA 三相200V 1.8kVA
標準主軸回転数(rpm) 50Hz ※6 1410 1410 1440
空気消費量(L) ※7 2.5 4.8 8.2
標準ポンチ取付角度(deg) 4.5 4.5 5
標準ポンチ 外径 / 長さ(mm) φ10 / 59.5 φ15 / 100.5 φ17 / 104.5
機械本体寸法(mm) ※3 W270×D400×H852 W310×D460×H956 W360×D510×H1240
機械重量(kg) 105 / 65 180 / 75 250 / 95

※1 軟鋼ムク材の目安。
※3 スタンド型の本体のみ。電装制御機器・空圧機器の寸法は含みません。
※5 空気圧力調整範囲：0.15~0.5MPa 10秒以内の連続運転は、0.4MPa以内でご使用ください。
※6 モーターメーカーの変更により、多少前後する場合がございます。
※7 空気圧力0.4MPa、ストローク30mm設定時の1サイクル。

各種資料 ダウンロード

空圧式スピンカシメ機
KOKI-5600シリーズ

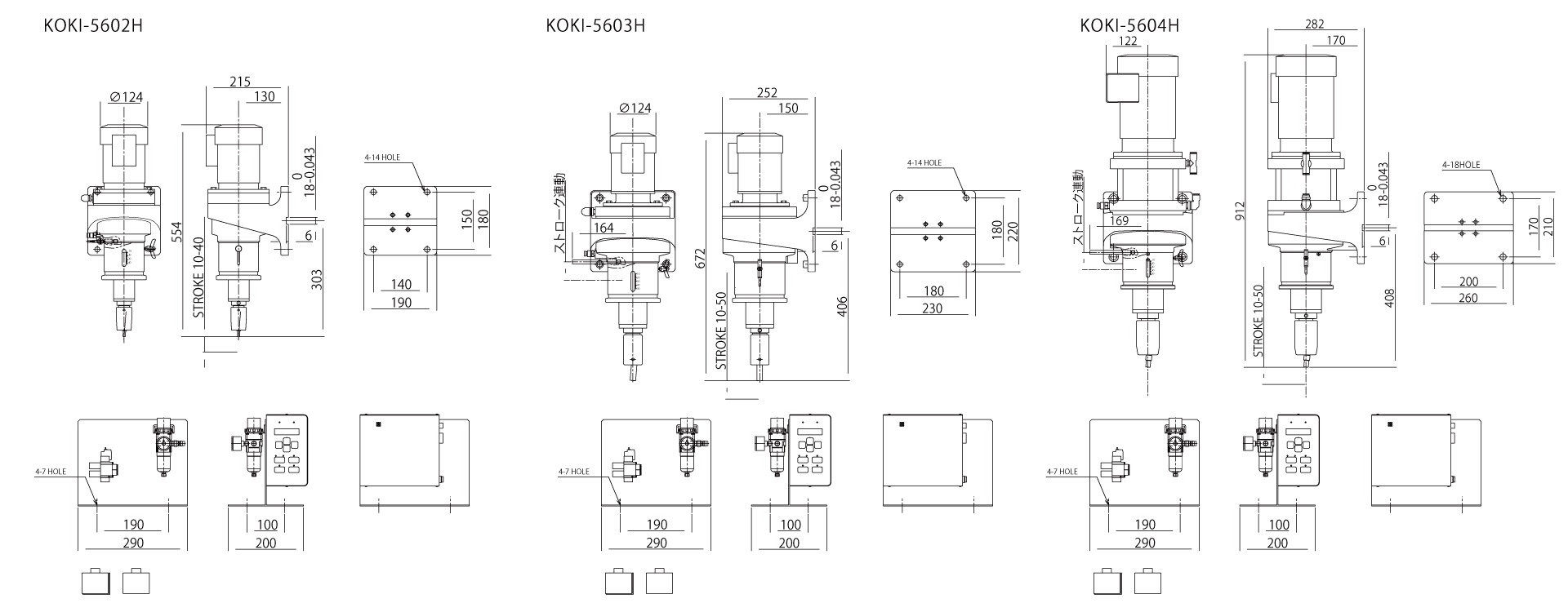

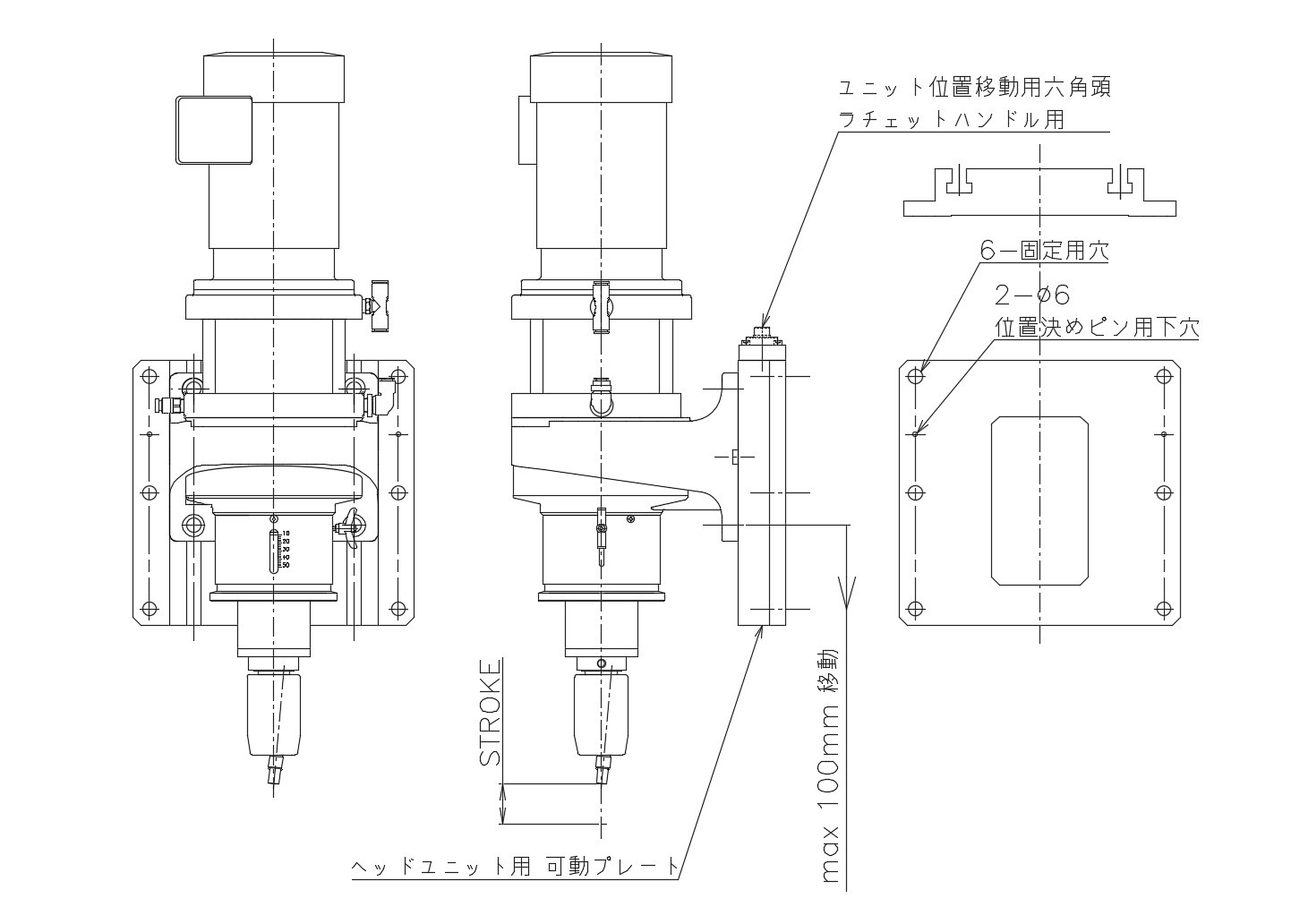

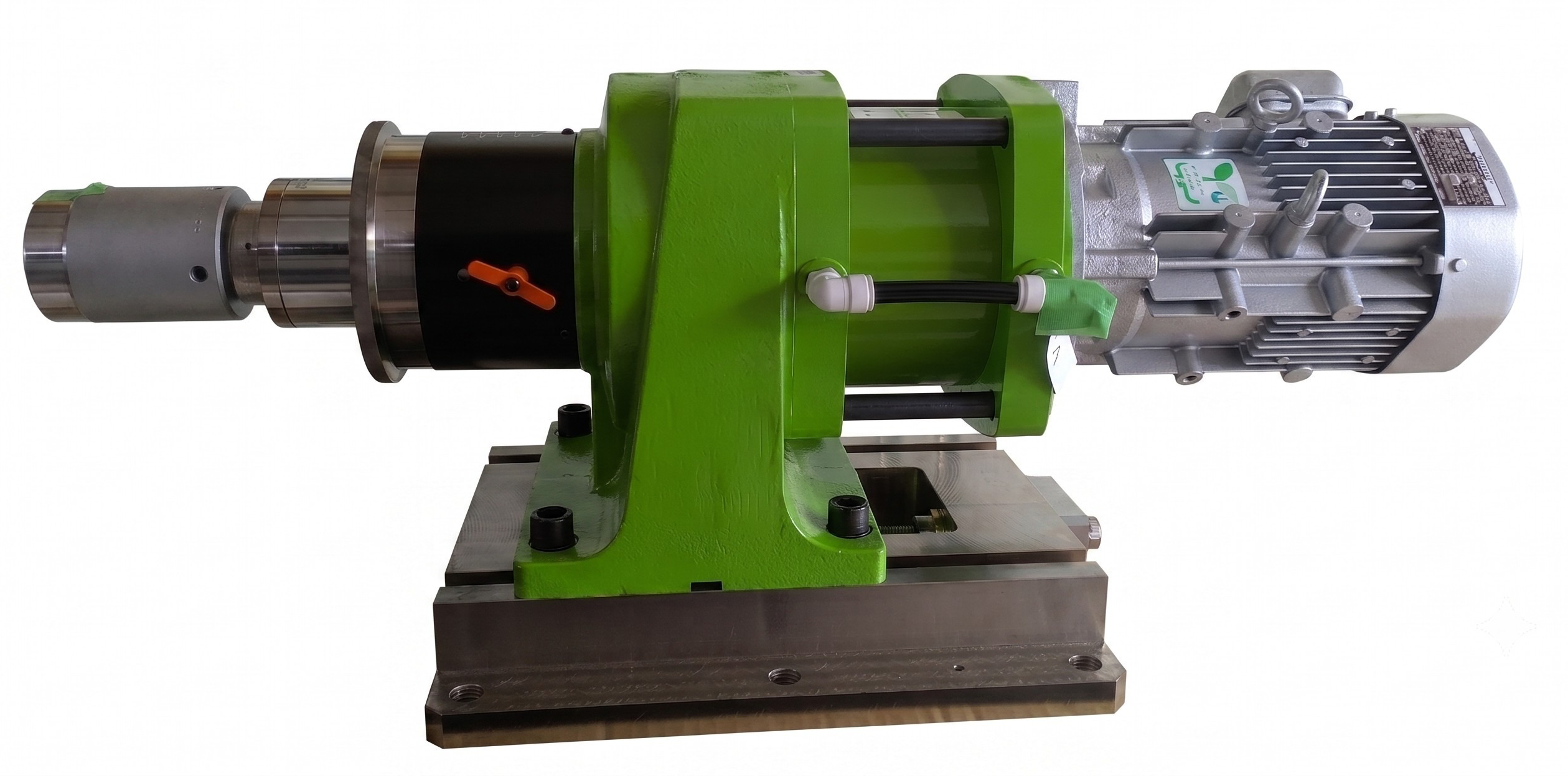

ヘッドユニット型スペック

KOKI-5602H KOKI-5603H KOKI-5604H
適合リベット径(mm) ※1 φ5以下 φ8以下 φ15以下
加圧力(kN) ※5 1.4～4.8 2.8～9.4 5.8～19.5
ストローク(mm) 10～40 10～50 10～50
最大シリンダ速度(mm/s) 65 65 65
電源仕様 三相200V 0.7kVA 三相200V 1.1kVA 三相200V 1.8kVA
標準主軸回転数(rpm) 50Hz ※6 1410 1410 1440
空気消費量(L) ※7 2.5 4.8 8.2
標準ポンチ取付角度(deg) 4.5 4.5 5
標準ポンチ 外径 / 長さ(mm) φ10 / 59.5 φ15 / 100.5 φ17 / 104.5
機械本体寸法(mm) ※3 W270×D400×H852 W310×D460×H956 W360×D510×H1240
機械重量(kg) 105 / 65 180 / 75 250 / 95

※1 軟鋼ムク材の目安。
※3 スタンド型の本体のみ。電装制御機器・空圧機器の寸法は含みません。
※5 空気圧力調整範囲：0.15~0.5MPa 10秒以内の連続運転は、0.4MPa以内でご使用ください。
※6 モーターメーカーの変更により、多少前後する場合がございます。
※7 空気圧力0.4MPa、ストローク30mm設定時の1サイクル。

各種資料 ダウンロード
